773 569 750ESBE DDA 111 kompaktní jednotka DN25 1x směšovaná 1x příma
výhoda - kompkatnost vše v jednom a prgresivní směšovaný ventil s proměnlivým Kvs od 2 do 8 m3h Více informací
Skladem
33 868 Kč
23 708 Kč
19 593 Kč bez DPH
- Vše o produktu
- Parametry
- Náhrady
- Varianty
- Podobné
- Společně zakoupeno
- Mohlo by Vás zajímat
ESBE DDA100 – dvojitá kompaktní oběhová jednotka
Popis výrobku

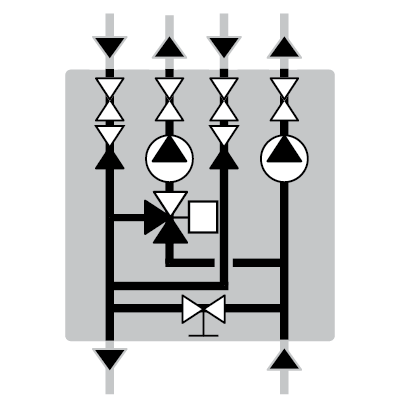

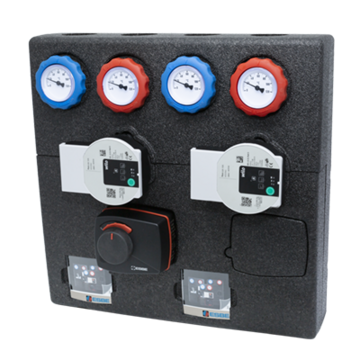

Dvojitá oběhová jednotka řady ESBE DDA 111 je kompaktní řešení pro dva oddělené topné okruhy. Konstrukce umožňuje kombinaci dvou směšovacích skupin nebo směšovací skupiny s přímou větví. Všechny komponenty jsou integrovány do jednoho bloku s kvalitní tepelnou izolací a zabudovanými nástěnnými držáky.
Součástí jednotky je integrovaný rozdělovač s tepelným oddělením mezi přívodem a zpátečkou a zabudovaným hydraulickým separátorem. By‑pass lze přesně nastavit pomocí seřizovacího šroubu. Směšovací větev využívá ventil ESBE VRG430 s progresivní charakteristikou a servopohon ARA661, který lze v případě doplnit i do druhé přímé větve. Jednotka je vybavena teploměry, zpětnými klapkami a vysoce účinným čerpadlem Wilo PARA.
Největší přínos
Zakoupením této jednotky získáte kompletní rozdělovač, hydraulický vyrovnávač dynamických tlaků (HVDT) a dvě plně zkompletované větve topných okruhů – jednu přímou a jednu směšovanou, obě vybavené vysoce účinnými čerpadly. Celý systém je uložen v kvalitní tepelně‑izolačním pouzdře a doplněn o teploměry na přívodu i zpátečce.
Instalace je mimořádně jednoduchá: stačí přivést potrubí od zdroje tepla nebo akumulační nádrže
(v tomto případě je nutné uzavřít HVDT) a připojit dva přívody a dvě zpátečky topných okruhů.
Vše je řešeno v minimálním, kompaktním prostoru, jak je patrné z technického listu s rozměry.
Hlavní výhody
- Kompaktní konstrukce „vše v jednom“
- Snadná instalace díky předmontovaným komponentům
- Integrovaný rozdělovač s možností hydraulického oddělení
- Nastavitelný by‑pass pomocí imbusového šroubu
- Zabudované zpětné klapky v kulových ventilech
- Vysoký průtok vhodný pro moderní topné systémy
- Možnost upgradu pomocí volitelné sady na DAA (2x směšovaný okruh)
- Rychloupínací servopohon ARA661
Integrovaný směšovací ventil
| Typ ventilu | ESBE VRG430 |
| Tlaková třída | PN 10 |
| Kvs | 8 |
| Max. Δp | 100 kPa (1 bar) |
| Uzavírací tlak | 200 kPa (2 bary) |
| Netěsnost | < 0,05 % |
Integrovaný servopohon
| Typ | ESBE ARA661 |
| Řídicí signál | 3bodový |
| Napájení | 230 ± 10 % V, 50 Hz |
| Příkon | 5 VA |
| Doba běhu 90° | 120 s |
| Stupeň krytí | IP41 |
| Třída ochrany | II |
Integrované oběhové čerpadlo
| Typ čerpadla | Wilo PARA 15−130/8−75/SC |
| Tlaková třída | PN 10 |
| Napájení | 230 ± 10 % V, 50/60 Hz |
| Příkon | 10–75 W |
| Stupeň krytí | IP X4D |
| Třída izolace | F |
| EEI | ≤ 0,21 |
Materiály a média
| Materiály ve styku s vodou | mosaz, litina, ocel |
| Těsnění | PTFE, aramidové vlákno, EPDM |
| Média | Topná voda dle VDI2035, směsi vody a glykolu do 50 % |
Nastavení hydraulického rozdělovače
Integrovaný rozdělovač umožňuje nastavit hydraulické oddělení mezi zdrojem tepla a topnými okruhy. Regulace se provádí pomocí seřizovacího šroubu na tělese rozdělovače.
Nastavení by‑passu
Hodnotu Kv lze nastavit samostatným seřizovacím šroubem:
- utáhněte šroub ve směru hodinových ručiček až na doraz,
- poté povolte o potřebný počet otáček,
- pokračujte, dokud nedosáhnete požadované hodnoty Kv.
Související příslušenství
| 66100300 | Sada pro upgrade DVA111 – doplnění druhého směšovacího okruhu (DDA111 → DAA111) |
Servis a údržba
Za běžných provozních podmínek jednotka nevyžaduje žádnou zvláštní údržbu. Doporučuje se pravidelná kontrola funkce čerpadel, servopohonů a těsnosti spojů v rámci standardního servisu topné soustavy.
